Intelligentes Regelventil der SLD-NF-Serie

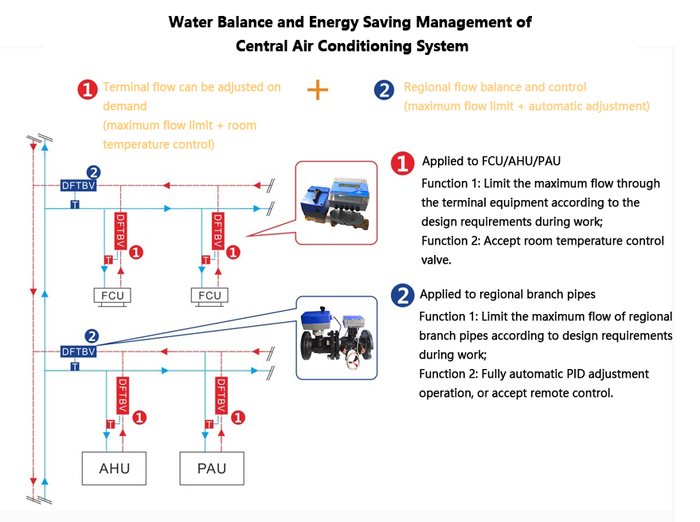

Das intelligente Regelventil besteht aus einem Ultraschall-Energiezähler, einem Regelkugelhahn und einem intelligenten Controller; es integriert Energieüberwachung, Kugelhahneinstellung und Datenfernübertragung; Es wird hauptsächlich für zentrale Klimaanlagen, Heizungen und andere Systemsteuerungen verwendet. Der intelligente Controller passt die Öffnung des elektrischen Kugelhahns in Richtung der voreingestellten Schwellenrichtung an, indem er Informationen wie Temperatur und Energie sammelt, um eine dynamische Anpassung der Energie zu realisieren und den Zweck der Energieeinsparung zu erreichen.



Der Energieventilregler ist mit dem Ultraschall-Kälte- und Wärmezähler bzw. dem Regelkugelhahn verbunden; der Regler liest den aktuellen Durchfluss, die Heizleistung, die Wasservorlauf- und Rücklauftemperatur des Kälte- und Wärmezählers; Passt die Öffnung des Stromregelkugelhahns gemäß der PID-Methode entsprechend der Temperaturdifferenz zwischen Vor- und Rücklaufwasser an. Eine andere Steuerungsmethode kann darin bestehen, dass der Regler das Innentemperatur-Steuerfeld entsprechend der Zwei-Bus-Kommunikation erweitern kann, lesen Sie die Innentemperatur und der eingestellten Temperatur und passen Sie die aktuelle Kugelventilöffnung gemäß der PID-Methode entsprechend der Temperaturdifferenz zwischen den beiden an; Das intelligente Steuerventil übernimmt die transparente Übertragungsmethode, lädt die gesammelten Signalinformationen auf die Cloud-Plattform hoch und die Cloud-Plattform gibt Steuerstrategien aus oder passt die Öffnung des Kugelhahns an.



1, mit den Eigenschaften von Kälte- und Wärmezählern

2, mit Strom- und Energieüberwachungsfunktion

3, Ethernet-Schnittstelle, kompatibel mit TCP/IP, MQTT-Protokoll, RS485-Modbus optionales Bacnet MS/TP

4,Optionale Einstellung des Innentemperatur-Bedienfelds

5, Vor- und Rücklaufwassertemperaturdifferenz lokale Steuerung, Temperaturbedienfeld-Temperaturdifferenzsteuerung und Fernbedienung drei Steuermodi

6, Speicherung und Abfrage historischer Daten, Erzeugung einer Temperaturkontrollkurve

7, Temperaturdifferenzmanagement, Echtzeit-Durchflussanpassung



Anzeigemodul:

Übernehmen Sie ein 4,{1} Zoll großes Farbbildschirmdesign mit 480 x 272 Pixeln und zeigen Sie die aktuell gesammelte Vor- und Rücklaufwassertemperatur, den kumulativen Durchfluss, den momentanen Durchfluss, die kumulative Kältewärme, die kumulative Leistung und andere Informationen zu Kälte- und Wärmezählern an. aktuelle Ventilöffnung; Einstellung des Temperaturbedienfelds Temperatur und aktuelle Temperatur (optional); aktuellen Gerätestatus.

Schlüsseleingabemodul:

Es ist in der Art externer Tasten konzipiert und die Steuerparameter des Controllers können durch Tasteneingabe geändert werden.

Stromversorgungsmodul: Wandeln Sie die externe Stromversorgung in die Stromversorgung des Controller-Systems um.

Schnittstelle für Kälte- und Wärmezähler:

2-Wege-RS485-Schnittstelle, isoliert konzipiert, ein Weg kann als superintelligenter intelligenter Kälte- und Wärmezähler verwendet werden und der andere Weg kann an lokale Geräte wie eine SPS angeschlossen werden, um eine Vor-Ort-Steuerung zu erhalten Signale.

Datenspeichermodul:

Aktuelle Informationen zur Tasteneinstellung speichern; Speichern Sie aktuelle Durchfluss-, Temperatur- und andere Informationen und generieren Sie gespeicherte Daten für spätere Kurven.

Drahtloses Fernübertragungsmodul:

Der Controller-Steuerungsmodus ist in zwei Modi unterteilt: interaktiver Modus und Selbststeuerungsmodus. Der interaktive Modus stellt der Cloud den Sicherheitsbefehl des Ventilöffnungsreglers zur Ausführung zur Verfügung; Die Cloud-Kommunikation wird durch das drahtlose Fernübertragungsmodul realisiert.

Netzwerk-Port-Kommunikationsmodul:

Zusätzlich zur drahtlosen Kommunikation kann eine interaktive Steuerung über den Netzwerkanschluss realisiert werden und dasselbe LAN-Gerät mit dem Kontrollraum verbunden werden; der Controller ist mit einem Überwachungs- und Steuerungssystem ausgestattet; Das Überwachungs- und Steuerungssystem steuert direkt die Öffnung des elektrischen Regelkugelhahns.

Ventilsteuermodul:

Das Ventil verfügt über einen elektrischen Regelkugelhahn, eine RS485-Schnittstelle oder eine 4-20mA-Analogsteuerung.

U-Disk-Datenexport:

Der intelligente Controller speichert aktuelle Durchflussinformationen, Ventilöffnungsinformationen und Informationen zum Temperaturkontrollfeld. Diese Informationen können per U-Disk in das EXCEL-Format exportiert werden, was für die Datenerfassung und -analyse praktisch ist.



Elektrische Regelventilsteuerung:Die Steuerung des elektrischen Regelventils ist in zwei Steuerungsmodi unterteilt: interaktive und automatische Steuerung

Interaktiv:

Der intelligente Controller ist ein datentransparenter Übertragungs- und Ventilsteuerungsaktuator, der für die Übertragung der gesammelten Kälte- und Wärmezählerinformationen an die Steuerungsplattform verantwortlich ist. Die Steuerungsplattform gibt Ventilsteuerungssignale aus und der intelligente Controller ist für die Ausführung der Ventilsteuerung verantwortlich.

Selbstkontrolltyp:

Der intelligente Controller steuert unabhängig die Öffnung des elektrischen Regelventils gemäß der voreingestellten Logik in Kombination mit den gelesenen Kälte- und Wärmeinformationen und den Informationen des Temperaturbedienfelds.

Schnittstelle für elektrische Regelventile:

Das elektrische Steuerventil verfügt über eine AC220V-Stromversorgung oder eine DC24V-Stromversorgung; Das Einstellsignal übernimmt die analoge Mengensteuerungsschnittstelle RS485 oder 4-20mA.

Der Einstellbereich des elektrischen Steuerventils beträgt 0-100 Prozent Öffnungsbereich; Der intelligente Controller kann den Öffnungsbereich so einstellen, dass eine untere Grenzöffnung reserviert wird. Das heißt, die intelligente Steuerung schließt das Ventil nicht vollständig und die maximale Öffnung wird über die Taste eingegeben.

Einstellstrategie für das elektrische Steuerventil:

Der intelligente Controller liest regelmäßig alle 10 Minuten die Durchflussinformationen und die Temperaturpanel-Informationen (die Lesezeit kann eingestellt werden); Bei der einen Methode wird die Temperatur des Vor- und Rücklaufwassers des Ultraschall-Kälte- und Wärmezählers als Istwert und Zielwert zur Justierung herangezogen; Zwei Die Methode verwendet die eingestellte Temperatur und die aktuelle Temperatur des Innentemperaturbedienfelds als Istwert und Zielwert für die Anpassung über die Zwei-Bus-Methode.

Strategie zur Anpassung der Temperaturdifferenz des Ultraschall-Kälte- und Wärmezählers. Der intelligente Controller drückt die Zieltemperaturdifferenz der Schlüsseldaten und liest gleichzeitig regelmäßig die Temperatur des Wasservorlaufs und des Rücklaufwassers des Kälte- und Wärmezählers. Wenn der Temperaturunterschied zwischen Vor- und Rücklaufwasser größer als der Zieltemperaturunterschied ist, erhöhen Sie die Ventilöffnung. Wenn der Vorlauf- und Rücklaufwasserunterschied abnimmt und der Zieltemperaturunterschied abnimmt, beginnen Sie, die Ventilöffnung zu verringern.

Das Innentemperaturbedienfeld ändert die Einstellstrategie. Der intelligente Regler liest über den zweiten Bus den Messwert und den eingestellten Wert des Innentemperatur-Bedienfelds und berechnet den Absolutwert der Temperaturdifferenz. Wenn der Absolutwert der Temperaturdifferenz größer ist, muss die Ventilöffnung vergrößert werden. Wenn der Temperaturunterschied abnimmt, beginnen Sie, die Ventilöffnung zu verringern.

Datenfernübertragungsfunktion:

Der intelligente Controller kann über eine integrierte 4G-Fernübertragungsfunktion verfügen und eine Verbindung zur Cloud-Plattform herstellen. Der Controller kann das von der Cloud-Plattform gesendete Steuersignal empfangen und die Einstellung des elektrischen Steuerventils durchführen. Die Cloud-Plattform kann die vom Regler hochgeladenen Informationen des Kälte- und Wärmezählers sowie den aktuellen Status des Reglers empfangen.

Kommunikation im LAN:

Der intelligente Controller verfügt über eine Standard-RJ45-Schnittstelle, die über das LAN mit dem Computerraum verbunden ist; Der Computerraum verfügt über eine Überwachungs- und Steuerungsplattform, die Steuersignale geben kann, und der intelligente Controller ist für die Ausführung und Einstellung der Öffnung des elektrischen Regelkugelhahns verantwortlich.





Zulässiger Temperaturbereich:	(-10~120) Grad	Druckniveau:	Kleiner oder gleich 1,6 MPa	Genauigkeitsgrad:	Energieklasse 2 oder 3; Durchflussklasse 1 oder 2
Zulässiger Temperaturbereich:	（2~105）K	Arbeitsmedium:	Wasser, weniger als oder gleich 25 Prozent Ethylenglykollösung	Umweltklasse:	Klasse A oder Klasse B
Installationsmethode:	horizontal oder vertikal	Installationsort:	Einlass- und Rücklaufwasser	Druckverlust:	Kleiner oder gleich 0.025MPa（Qp）
Stärke des Schutzes	Energiezähler IP68, Ventilkörperantrieb IP65
Lebensdauer des Ventils	>20000 Mal	Körpermaterial	Kleiner oder gleich DN40 Messing, Größer als oder gleich DN50 Gusseisen	Verbindungsmethode	Kleiner als oder gleich DN40-Gewindeanschluss (GB/T 7307), Größer als oder gleich DN50-Flanschanschluss (GB/T 9113)
Batterielebensdauer des Schaltventils	>4000 Mal (optionale Batteriestromversorgung)
Kommunikationsschnittstelle (optional)	RS485-Modbus, Ethernet-Schnittstelle, kompatibel mit TCP/IP, MQTT-Protokoll, optionales Bacnet MS/TP
Datenspeicher	Speichern Sie Daten zum Wasserverbrauch an einem Tag für 2 Jahre und kumulative Daten für 24 Monate
Arbeitskraft	AC220V, DC9~36V, optional DC3,6V (Einweg-Lithiumbatterie)
Messfrequenz	1 Sekunde/4 Mal
Ruhestrom	Kleiner oder gleich 10 μA (Ventil), Kleiner oder gleich 20 μA (Messgerät)
Zeigegerät	Verwenden Sie einen 4,3-Zoll-Farbbildschirm mit 480 x 272 Pixeln



1, Energiebereichsverhältnis 100:1;

2,Genauigkeitsstufe: 2.0 Stufe;

3, Empfindlichkeitsstufe U3DO für unregelmäßige Änderungen im Geschwindigkeitsfeld;

4, mittlere Temperatur: -10 Grad ~ plus 120 Grad;

5, Druckbewertung: 1,6 MPa;

6, Die Ventilöffnung ist kleiner oder gleich 10 Prozent und die Abweichung der Durchflussgenauigkeit liegt auf Stufe 5.0 (±5,0 Prozent);



Modell	Durchmesser	Mindestdurchfluss m3/h	Maximaler Durchfluss m3/h	Passen Sie den Durchflussbereich m3/h an
SLD-NF-020	DN20	0.050	5.00	0.75~3.75
SLD-NF-025	DN25	0.070	7.00	1.05~5.25
SLD-NF-032	DN32	0.120	12.00	1.80~9.00
SLD-NF-040	DN40	0.200	20.00	3.00~15.00
SLD-NF-050	DN50	0.300	30.00	4.50~22.50
SLD-NF-065	DN65	0.500	50.00	7.50~37.50
SLD-NF-080	DN80	0.800	80.00	12.00~60.00
SLD-NF-100	DN100	1.200	120.00	18.00~90.00
SLD-NF-125	DN125	2.000	200.00	30.00~150.00
SLD-NF-150	DN150	3.000	300.00	45.00~225.00
SLD-NF-200	DN200	5.000	500.00	75.00~375.00
SLD-NF-250	DN250	8.000	800.00	120.00~600.00
SLD-NF-300	DN300	12.00	1200.00	180.00~900.00
