Wie wirkt sich der Strahlwinkel auf die Messung eines Radarpegelmessers aus?

Hallo! Als Lieferant von Radar-Füllstandmessgeräten habe ich aus erster Hand gesehen, wie wichtig es ist, jedes noch so kleine Detail dieser Geräte zu verstehen. Ein Aspekt, der oft übersehen wird, aber einen großen Einfluss auf die Leistung haben kann, ist der Abstrahlwinkel. Schauen wir uns also genauer an, wie sich der Strahlwinkel auf die Messung eines Radar-Füllstandmessgeräts auswirkt.

Zunächst einmal: Was genau ist der Abstrahlwinkel? Stellen Sie sich das wie die Ausbreitung des Radarsignals vor, wenn es die Antenne verlässt. Sie wird in Grad gemessen und bestimmt, wie breit der Radarstrahl ist, wenn er das Ziel erreicht. Ein schmaler Abstrahlwinkel bedeutet, dass das Signal auf einen kleinen Bereich konzentriert wird, während ein großer Abstrahlwinkel das Signal über einen größeren Bereich verteilt.

Lassen Sie uns nun darüber sprechen, wie sich dies auf die Messgenauigkeit auswirkt. Wenn Sie mit einem Radar-Füllstandmessgerät den Füllstand einer Flüssigkeit oder eines Feststoffs in einem Tank messen, soll das Signal direkt auf die Oberfläche des Materials treffen. Wenn der Abstrahlwinkel zu groß ist, kann das Signal von den Wänden des Tanks oder anderen Objekten im Inneren reflektiert werden und falsche Echos verursachen. Diese falschen Echos können es dem Radar-Füllstandmessgerät erschweren, den Füllstand des Materials genau zu bestimmen, was zu ungenauen Messungen führt.

Wenn andererseits der Strahlwinkel zu eng ist, deckt das Signal möglicherweise nicht die gesamte Oberfläche des Materials ab. Dies kann auch zu ungenauen Messungen führen, insbesondere wenn die Oberfläche des Materials uneben ist oder sich Hindernisse im Tank befinden. Wenn Sie beispielsweise den Füllstand einer Flüssigkeit in einem Tank mit schwimmendem Dach messen, trifft ein enger Strahlwinkel möglicherweise nur auf das Dach und nicht auf die Flüssigkeitsoberfläche, was zu einem falschen Messwert führt.

Wie wählen Sie also den richtigen Abstrahlwinkel für Ihre Anwendung? Nun, es hängt von ein paar Faktoren ab. Zunächst müssen Sie die Größe und Form des Tanks berücksichtigen. Wenn Sie einen kleinen Tank mit einfacher Form verwenden, kann ein schmaler Abstrahlwinkel ausreichend sein. Wenn Sie jedoch einen großen Tank mit komplexer Form verwenden oder sich im Inneren des Tanks Hindernisse befinden, kann ein größerer Abstrahlwinkel erforderlich sein, um sicherzustellen, dass das Signal die gesamte Oberfläche des Materials abdeckt.

Ein weiterer zu berücksichtigender Faktor ist die Art des Materials, das Sie messen. Einige Materialien, wie zum Beispiel Flüssigkeiten, haben eine glatte Oberfläche, die das Radarsignal gut reflektiert. Für diese Materialien kann ein engerer Abstrahlwinkel ausreichend sein. Andere Materialien wie Feststoffe oder Pulver haben jedoch eine raue Oberfläche, die das Radarsignal streut. Bei diesen Materialien kann ein größerer Abstrahlwinkel erforderlich sein, um sicherzustellen, dass das Signal die Oberfläche durchdringen und das darunter liegende Material erreichen kann.

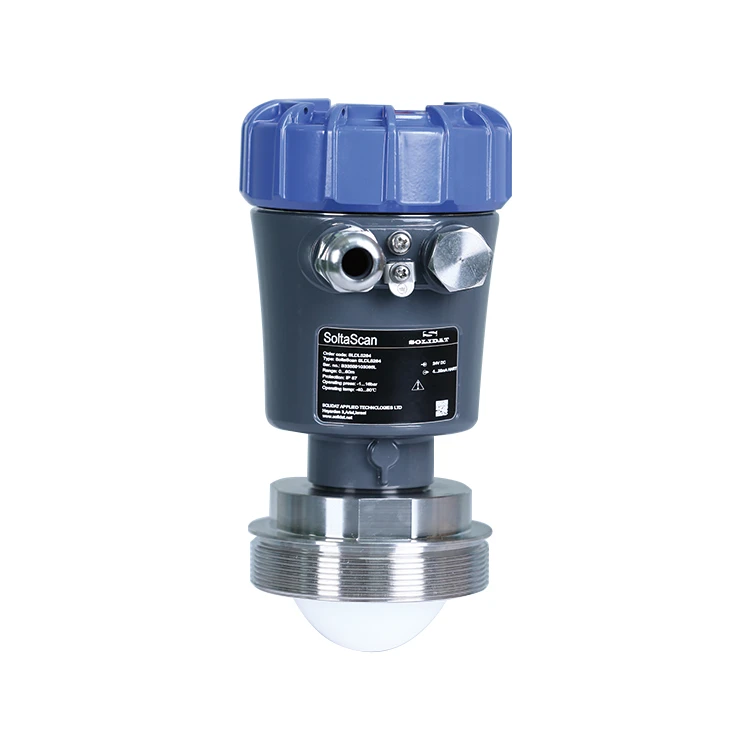

In unserem Unternehmen bieten wir eine Reihe von Radar-Füllstandmessgeräten mit unterschiedlichen Abstrahlwinkeln für eine Vielzahl von Anwendungen an. Zum Beispiel unsereSLDL5284 80-GHz-Radarverfügt über einen schmalen Abstrahlwinkel von nur 4 Grad und eignet sich daher ideal für die Messung des Flüssigkeitsstands in kleinen Tanks oder für Anwendungen, bei denen es auf Genauigkeit ankommt. Auf der anderen Seite unsereSLDL5189 Hochtemperatur- und Hochdruck-Radar-Füllstandmessgerätverfügt über einen breiteren Abstrahlwinkel von 12 Grad und eignet sich daher zur Messung des Füllstands von Feststoffen oder Pulvern in großen Tanks oder bei Anwendungen, bei denen sich im Tank Hindernisse befinden.

Wir bieten auch eineSLDL5526 Dual-Kabel-Radar mit geführter Welledas eine andere Technologie verwendet, um den Füllstand von Flüssigkeiten und Feststoffen zu messen. Diese Art von Radar-Füllstandmessgerät verwendet ein Kabel oder einen Stab, um das Radarsignal bis zur Oberfläche des Materials zu leiten, was dazu beitragen kann, die Auswirkungen von falschen Echos zu reduzieren und die Messgenauigkeit zu verbessern. Der Abstrahlwinkel des SLDL5526 wird durch die Form und Größe des Kabels oder Stabs bestimmt und kann an die spezifischen Anforderungen Ihrer Anwendung angepasst werden.

Neben der Wahl des richtigen Strahlwinkels können Sie noch einige andere Dinge tun, um genaue Messungen mit Ihrem Radar-Füllstandmessgerät sicherzustellen. Stellen Sie zunächst sicher, dass die Antenne richtig installiert ist und direkt auf die Materialoberfläche zeigt. Vermeiden Sie es außerdem, die Antenne zu nah an den Tankwänden oder anderen Gegenständen zu installieren, da dies zu Fehlechos führen kann.

Stellen Sie zweitens sicher, dass das Radar-Füllstandmessgerät korrekt kalibriert ist. Bei der Kalibrierung wird das Radar-Füllstandmessgerät angepasst, um sicherzustellen, dass es genaue Messungen liefert. Sie sollten Ihr Radar-Füllstandmessgerät regelmäßig kalibrieren, insbesondere wenn Sie es in einer rauen Umgebung verwenden oder wenn sich die Bedingungen im Tank ändern.

Stellen Sie abschließend sicher, dass Sie für Ihre Anwendung das richtige Radar-Füllstandmessgerät verwenden. Es gibt verschiedene Arten von Radar-Füllstandmessgeräten, von denen jede ihre eigenen Vor- und Nachteile hat. Beispielsweise sind einige Radar-Füllstandmessgeräte für den Einsatz in Umgebungen mit hohen Temperaturen oder hohem Druck konzipiert, während andere für den Einsatz in korrosiven oder explosiven Umgebungen konzipiert sind. Stellen Sie sicher, dass Sie ein Radar-Füllstandmessgerät auswählen, das für die spezifischen Anforderungen Ihrer Anwendung geeignet ist.

Zusammenfassend lässt sich sagen, dass der Abstrahlwinkel ein wichtiger Faktor ist, der bei der Auswahl eines Radar-Füllstandmessgeräts berücksichtigt werden muss. Ein schmaler Strahlwinkel kann in manchen Anwendungen genauere Messungen liefern, während in anderen ein breiterer Strahlwinkel erforderlich sein kann. Durch die Wahl des richtigen Abstrahlwinkels und die Befolgung der in diesem Blogbeitrag aufgeführten Tipps können Sie sicherstellen, dass Ihr Radar-Füllstandmessgerät genaue und zuverlässige Messungen liefert.

Wenn Sie mehr über unsere Radar-Füllstandmessgeräte erfahren möchten oder Fragen zur Wahl des richtigen Abstrahlwinkels für Ihre Anwendung haben, zögern Sie bitte nicht, uns zu kontaktieren. Wir helfen Ihnen gerne dabei, die richtige Lösung für Ihre Bedürfnisse zu finden.
